01 / RIADENIE
Spínanie jednotlivých fáz
Manuálne alebo automatické ovládanie výstupných relé podľa profilov, astronomických hodín alebo ďalších podmienok.
Centrálna riadiaca jednotka
CRM 1.
CRM 1.
Jadro systému.
All-in-one jednotka pre riadenie, monitoring a diagnostiku verejného osvetlenia. Inštaluje sa priamo do rozvádzača verejného osvetlenia na DIN lištu.
230 VACnapájacie napätie
3 Wbežná spotreba energie
3výstupné relé
2G / LTE / 4Gmobilná komunikácia
-25 až +75 °Cpracovná teplota okolia
AES 256-bitšifrovanie dát
Čo získate v jednom module
Od spínania po dáta.
CRM 1 prepája napájanie, komunikáciu, meranie a vstupy zo snímačov do jedného riadiaceho bodu. Vďaka webovej aplikácii má správca informácie o sústave dostupné na diaľku.
02 / MONITORING
Meranie a diagnostika
Prehľad o prúdoch, napätí, príkonoch, stave dvierok, záložnej batérie a poruchových stavoch komponentov RVO.
03 / ROZŠÍRENIE
Pripravené na Smart City
Možnosť pripojenia externých snímačov a budúceho rozšírenia o komunikáciu s modulmi riadenia jednotlivých svietidiel.
Technické údaje CRM 1
Parametre, ktoré rozhodujú.
Kompletný prehľad napájania, komunikácie, vstupov, relé a konštrukčných vlastností centrálnej riadiacej jednotky.
Údaje sú spracované podľa katalógového listu NEXT Smart Control a označení na reálnom zariadení.
Napájanie
| Napätie | 230 VAC (-15 % až +15 %) |
|---|---|
| Frekvencia | 50 / 60 Hz |
| Spotreba energie | 3 W (peak max. 10 W) |
| Prepäťová ochrana | 3 kV |
| Záložné napájanie | Integrovaná záložná batéria s nabíjaním a sledovaním stavu |
Komunikácia
| PLC | CENELEC A 9–95 kHz alebo CENELEC B 95–125 kHz |
|---|---|
| Mobilná sieť | 2G / LTE / 4G |
| GSM / GPRS pásma | 850 / 900 / 1800 / 1900 MHz |
| Sieťový protokol | TCP/IP |
| SIM karta | Áno |
| Konektor antény | SMA |
| Šifrovanie dát | AES 256-bit pri prenose cez GSM sieť |
| Ethernet | Hardvérová možnosť integrácie s AES 256-bit šifrovaním pre pevnú konektivitu / server u klienta |
Digitálne vstupy
| Počet | 2 |
|---|---|
| Vstup 1 | Stav dvierok rozvádzača |
| Vstup 2 | Externý snímač intenzity osvetlenia alebo čítací vstup |
Výstupné relé
| Počet pozícií | 3 |
|---|---|
| Typ | Spínacie |
| Stav kontaktu | NO |
| Maximálna záťaž | 500 VA |
| Maximálny prúd | 2 A |
Konštrukcia a prevádzka
| Montáž | DIN lišta |
|---|---|
| Prevádzková teplota okolia | -25 až +75 °C |
| Modul | Integrovaný napájací a komunikačný modul |
| Rozšírenie pre svietidlá | Možnosť budúcej komunikácie s MR-S cez LoRa alebo PLC |
| Vzdialené ovládanie | PC alebo smartfón cez používateľské rozhranie |
Senzory a integrácia
| Hardvérové I/O | 4 oblasti pre senzory tretích strán |
|---|---|
| Podporované senzory | Kvalita vzduchu, teplota a vlhkosť plus snímač dvierok, snímač jasu a ďalšie IoT cez UART |
| MR-RVO | Modul riadenia rozvádzača s astronomickými hodinami alebo externým snímačom osvetlenia |
| Stupeň krytia | IP20 |

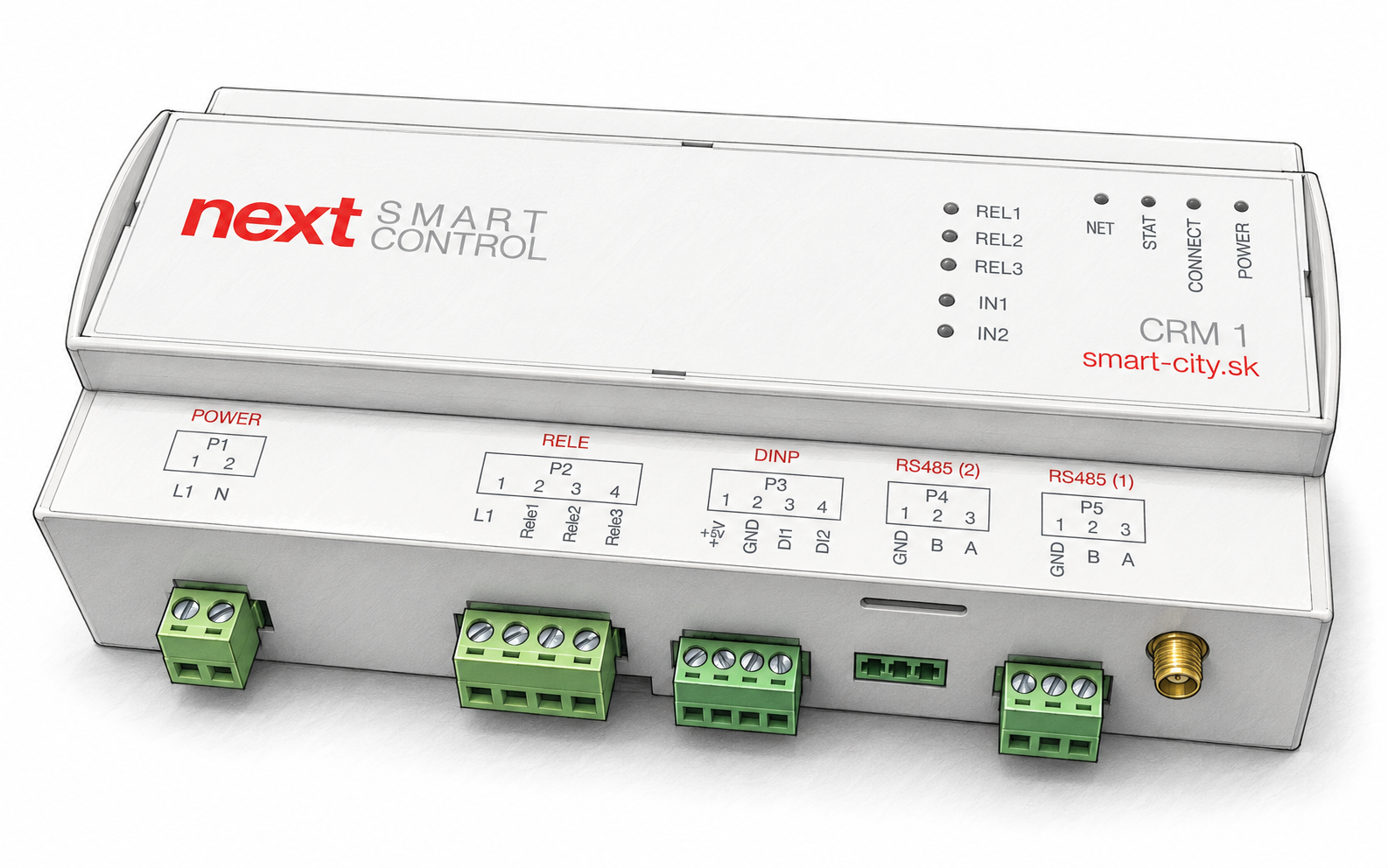

Zapojenie a rozšírenie
Pripravené pre rozvádzač.
Označenia konektorov vychádzajú z reálneho čelného panelu zariadenia CRM 1. Jednotka vytvára technický základ pre meranie, reléové výstupy aj budúce komunikačné moduly.
P1 / Power
Napájanie
Pripojenie napájacieho napätia riadiacej jednotky.
L · NP2 / Relé
Výstupné relé
Tri spínacie výstupy pre riadenie jednotlivých fáz.
L1 · Relé1 · Relé2 · Relé3P3 / DINP
Digitálne vstupy
Dva vstupy pre stav dvierok a externý snímač alebo čítací vstup.
+5V · GND · DI1 · DI2P4 / RS485 (2)
Komunikačná zbernica
Rozhranie RS485 pre pripojenie ďalších zariadení podľa riešenia.
GND · B · AP5 / RS485 (1)
Komunikačná zbernica
Druhé rozhranie RS485 pre komunikačnú architektúru systému.
GND · B · A
Dáta v reálnom čase
Každý stav na jednom mieste.
CRM 1 prenáša údaje o rozvádzači a jeho prevádzke do riadiacej webovej aplikácie. Správca tak môže reagovať na poruchu skôr a plánovať údržbu podľa dát.
Stav a meranie
- Stav hlavného ističa
- Stav stýkača a ističov na vetvách
- Meranie prúdov v rozvádzači
- Meranie vstupného napätia
- Meranie príkonu jednotlivých fáz
- Odpočet digitálneho impulzného elektromera
- Stav otvorenia dverí
- Stav záložnej batérie
Poruchy a ovládanie
- Poruchové stavy jednotlivých komponentov RVO
- Vzdialené spínanie sústavy zo softvérovej aplikácie
- Upozornenie na výpadok napájania vo fáze alebo rozvádzači
- Upozornenie na otvorené dvere rozvádzača
- Upozornenie na stratu GSM signálu
- Meranie prúdu, napätia, výkonu a účinníka na fázach
- Priebežné zaznamenávanie nameraných veličín
- Zobrazenie času posledného prenosu údajov
Softvérové rozhranie
Riadenie, ktoré máte pod kontrolou.
Webová aplikácia je nezávislá od operačného systému a umožňuje monitorovať, konfigurovať a ovládať komplexnú sieť osvetlenia z počítača alebo mobilného zariadenia.
Super admin
Správa lokalít, modulov, profilov a používateľov v celom systéme.
Správca
Správa priradenej lokality, modulov, profilov a manuálneho ovládania.
Užívateľ
Prezeranie údajov a stavu priradenej lokality.
- Riadiaca a monitorovacia webová aplikácia v slovenskom jazyku s možnosťou rozšírenia o ďalšie jazyky.
- Integrované slnečné / astronomické hodiny a profily spínania podľa dátumu, fázy a geografickej polohy.
- Manuálne a automatické zapínanie a vypínanie jednotlivých fáz samostatne alebo naraz.
- Grafické a tabuľkové zobrazenie prúdu, napätia, výkonu, účinníka a spotreby s možnosťou online tlače.
- Zobrazenie predpokladaných ročných nákladov v EUR a spotrebovanej energie v kWh.
- Meranie prúdových únikov v mA pre každý CRM s možnosťou automatickej e-mailovej notifikácie.
- Upozornenia a hlásenia porúch cez SMS alebo e-mail na mobilné servisné pracovisko a preddefinované adresy.
- Individuálne prístupové práva používateľov a sledovanie správ a upozornení.
- Pri doplnení modulov svietidiel možnosť pracovať s interaktívnou mapou, GPS polohou, stavom, výkonom, napätím a intenzitou svietenia jednotlivých bodov.
- Zálohovanie súborov, prehľadov a správ, ročné analýzy efektívnosti prevádzky a technická a užívateľská podpora.
Ďalší krok pre vašu sústavu
Chcete CRM 1 pre vaše verejné osvetlenie?
Prejdime spolu možnosti zapojenia, merania a rozšírenia podľa konkrétneho rozvádzača a projektu.
